Trennwandanlagen aus Spanverbundplatten

w-hpl 28


w-hpl 28 ist seit vielen Jahren die beliebteste Produktreihe im Nassbereich (feuchtraumbeständig). Gerade in öffentlichen Einrichtungen, Schulen, Event- und Tagungseinrichtungen oder auch in modernen Bürogebäuden sowie in Praxen als Behandlungskabinen erfreut sich unser Bestseller immer größerer Beliebtheit.

Das hervorragende Preis-Leistungsver­hältnis überzeugt. Bewährte Qualität und die damit verbundene Langlebigkeit der Komponenten und die Variantenvielfalt unseres modularen Trennwandsystems sind für Bauträger, Architekten und Projektplaner wichtige Voraussetzungen bei der Produktauswahl.

Solide, bewährt, preiswert – W-HPL 28 gehört mit gutem Grund zu den meist­gekauften Trennwandsystem für hohe Beanspruchung. Überzeugen Sie sich selbst.

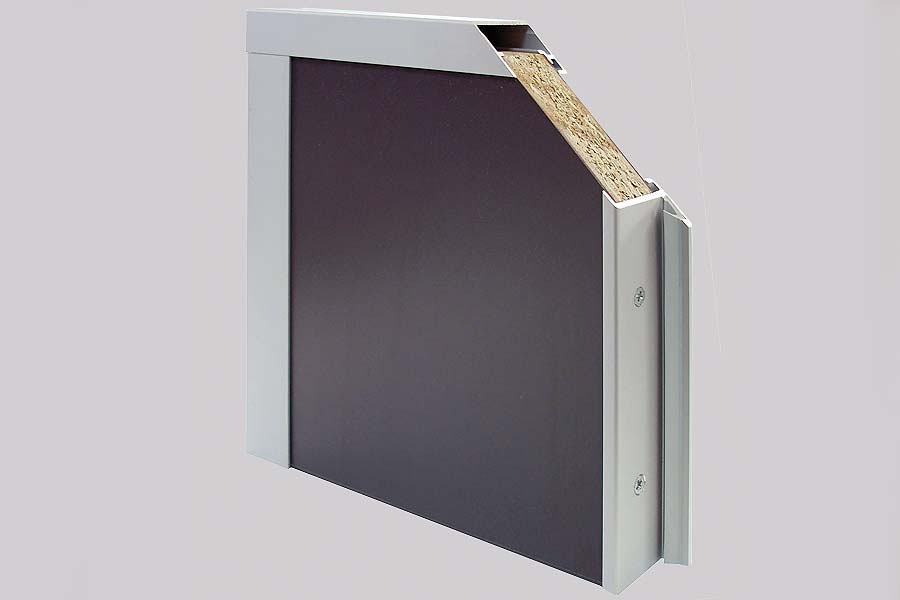

 Querschnitt w-hpl 28

Vorteile

  • Modulares System
  • 48 h Abholservice (Farben Weiß und Grau)
  • Pflegeleichte und robuste Ausführung
  • Farben und Beschläge wählbar
  • Wasserabweisend (V100)
  • ABS-Kanten oder Aluminium-Profil
  • Umgreifendes Aluminium-Abdeckprofil
  • Fingerklemmschutz bandseitig möglich
  • Made in Germany

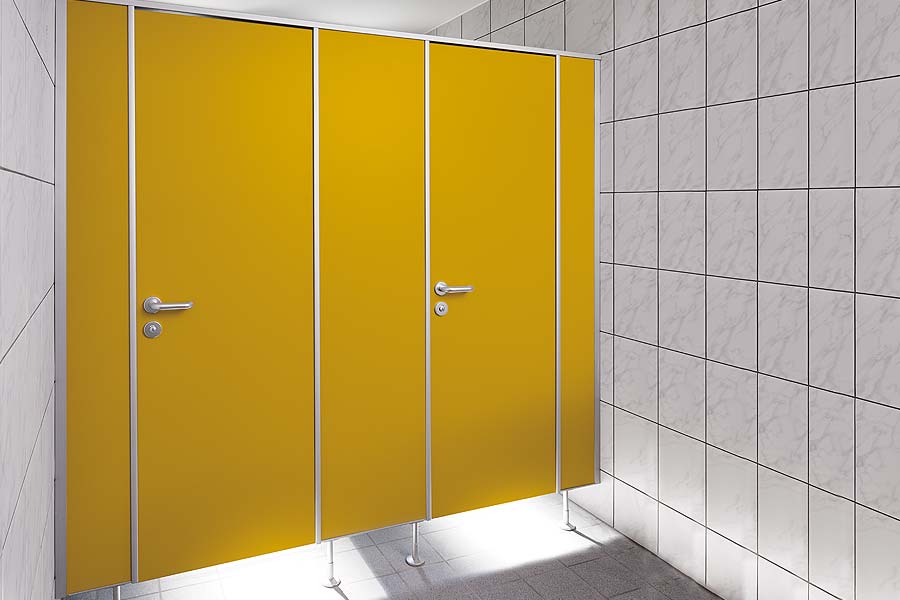

 Trennwandanlage w-hpl 28

Zahlen, Daten, Fakten

Gesamthöhe 2003 mm
Bodenluft 150 mm
Wandstärke 28 mm
Aluminiumprofile natur eloxiert E6/EV1
Füße natur eloxiert E6/EV1 Aluminium-Fußrosette
Bänder Zwei-teilige Aluminium – Kantenbänder ohne Feder
Drückergarnitur mit WC-Verriegelung Nylon U-Form

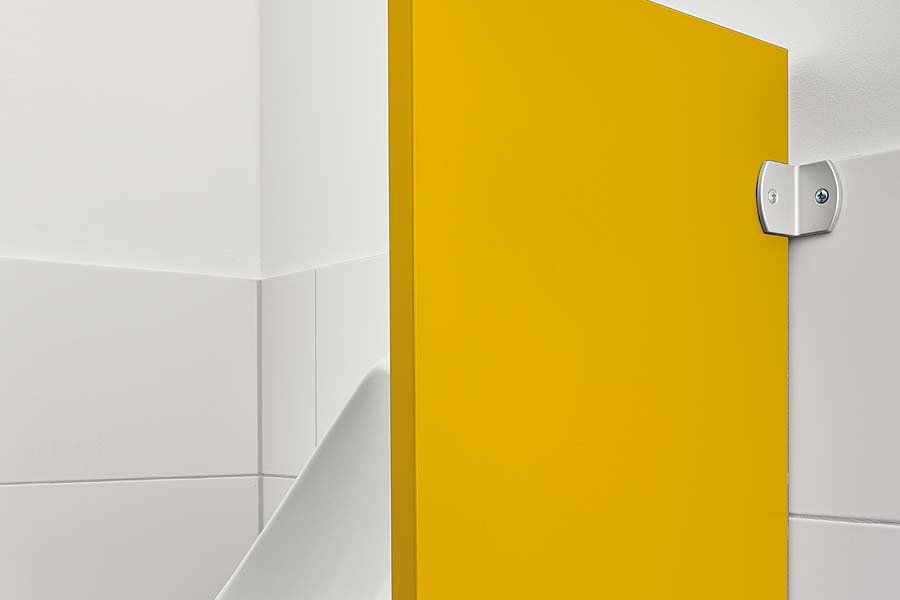

 Schamwand w-hpl 28

Wände

  • 28 mm starke P3 wasserfest verleimte Vollspanplatten mit beidseitiger 1,5 mm starken HPL-Beschichtung
  • Alle sichtbaren Kanten sind mit 2 mm starken ABS-Umleimern (Radius 1,5 mm) stoßsicher geschützt
  • Für Wandanschlüsse, Türanschlag und Kopfleiste werden Aluminiumprofile verwendet
  • Befestigung der Wände am Mauerwerk erfolgt unsichtbar mittels Einhängung

 glanzverzinkte Stahlaufschraubbänder

Beschläge

  • Zwei-teilige Aluminium – Kantenbänder ohne Feder
  • Badezellen-Einsteckschloss
  • Falle und Riegel aus Kunststoff
  • ECO Nylon U-Form Drücker mit Rosette und Frei/Besetzt-Garnitur mit Schauscheibe Rot/Weiß und Notentriegelung

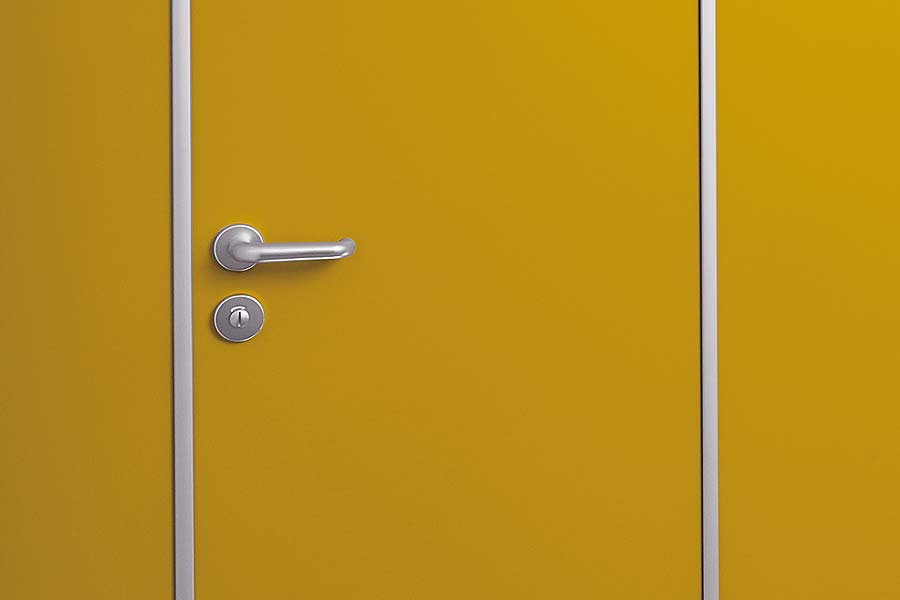

 Drückergarnitur Aluminium U-Form + WC-Verriegelung

Profile

  • Aluminiumprofile sind naturfarbig eloxiert (E6/EV1) und unfallsicher gerundet
  • Stabiles alu-eloxiertes Hohlprofil (35 x 22 mm) zur oberen Versteifung, das durchlaufend über den Türwänden übergreift und verschraubt wird
  • Kopfleiste wird im Durchgangsbereich mit einem Klipsprofil abgedeckt
  • Maueranschlüsse erfolgen durch U-Profile zum Ausgleich von Bautoleranzen
  • Pulverbeschichtung der Aluprofile ist auf Wunsch gegen Aufpreis möglich

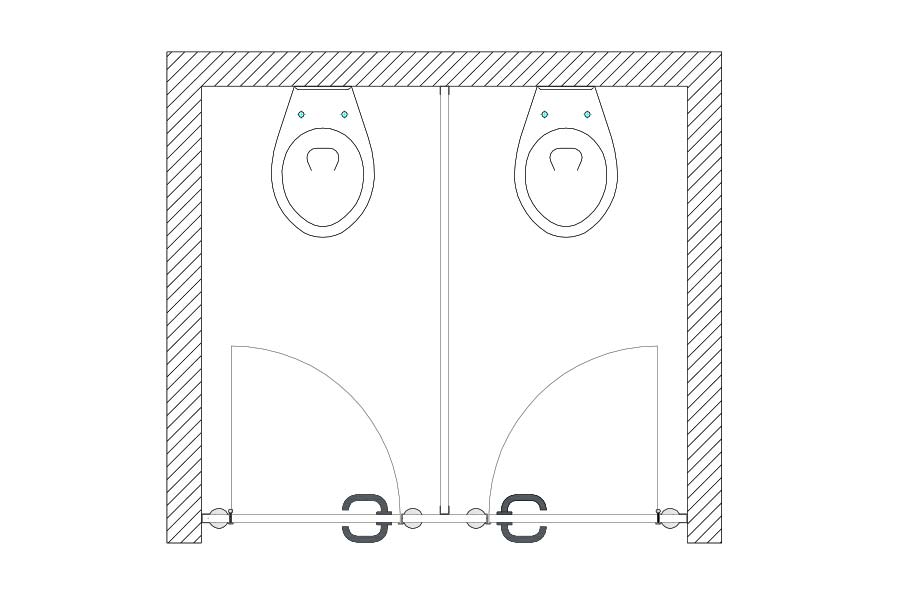

 Draufsicht w-hpl 28

Oberfläche

  • Wand- und Türplatten mit beidseitiger HPL-beschichteter Markenspanplatte, nach DIN 68765 E 1 formaldehydfrei
  • Unempfindlich gegenüber Beanspruchung durch Schlag, Stoß und Alkohol
  • Oberfläche ist völlig geschlossen, schmutz­abweisend und feuchtraumbeständig

Farben

  • 2 lichtechte Farben (weiss und grau)

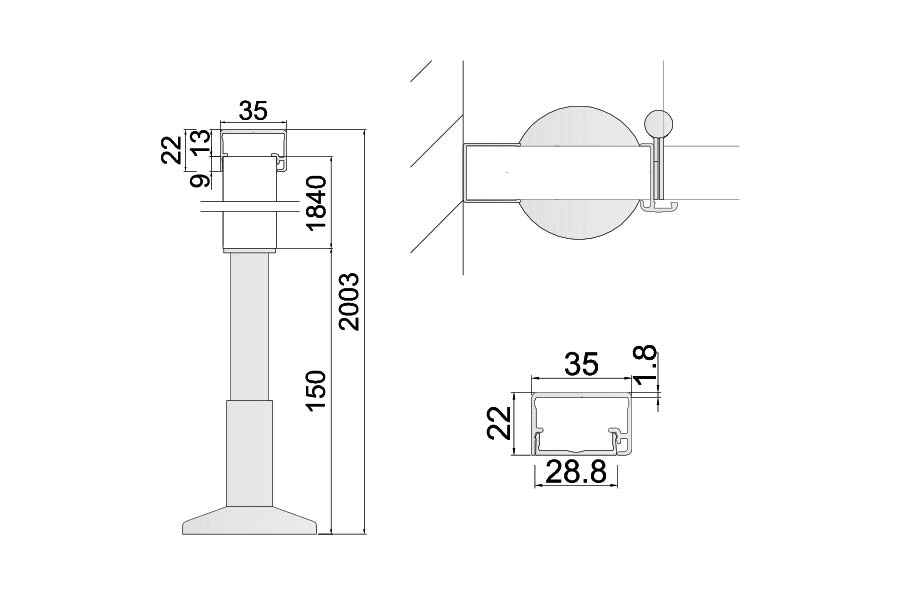

 Details w-hpl 28

Türen

  • 28 mm starke V 100 wasserfest verleimte Vollspanplatten, in gleicher Bauweise wie die Wände
  • Türen sind stumpf einschlagend im Anschlagprofil aus Aluminium
  • Als Geräuschdämpfung ist auf der Schlossseite ein Kunststoffkeder im Anschlagprofil eingelassen
  • Standardtürbreite: 590 mm (ergibt einen lichten Durchgang von ca. 570 mm)
  • Sonderbreiten (bis max. 1000 mm) sind auf Wunsch ohne Aufpreis möglich

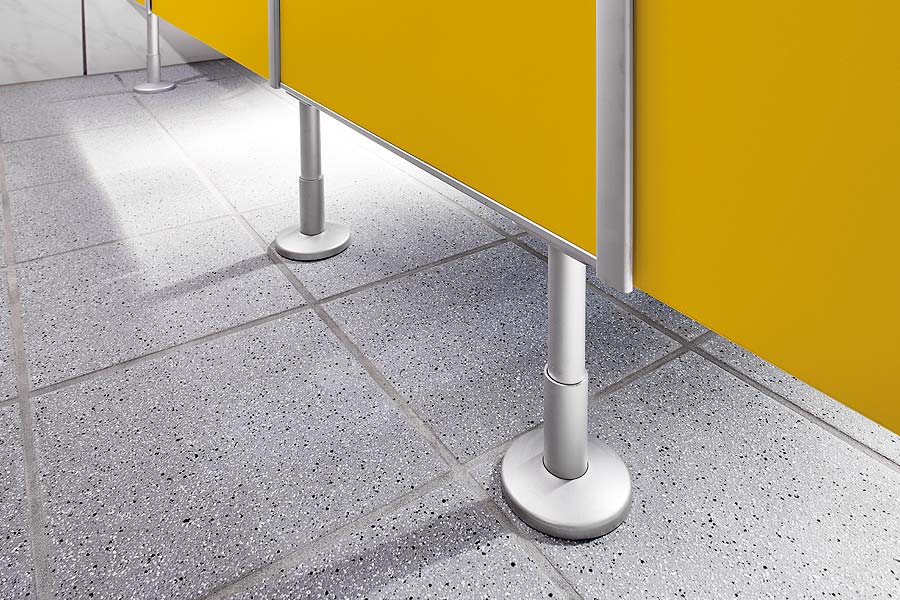

 Stützfüße Aluminium mit Aluminiumrosette

Füße

  • Ø 20 mm, aus Aluminium, natureloxiert (E6/EV1) mit trittfester Aluminiumrosette
  • Andere Füße, wie z.B. Edelstahlfüße sind auf Wunsch gegen Aufpreis möglich

Höhe

  • 2003 mm (einschließlich Kopfleiste und
    150 mm Bodenluft)
  • Lichter Durchgang: 1980 mm
  • Sonderhöhen sind auf Wunsch möglich
